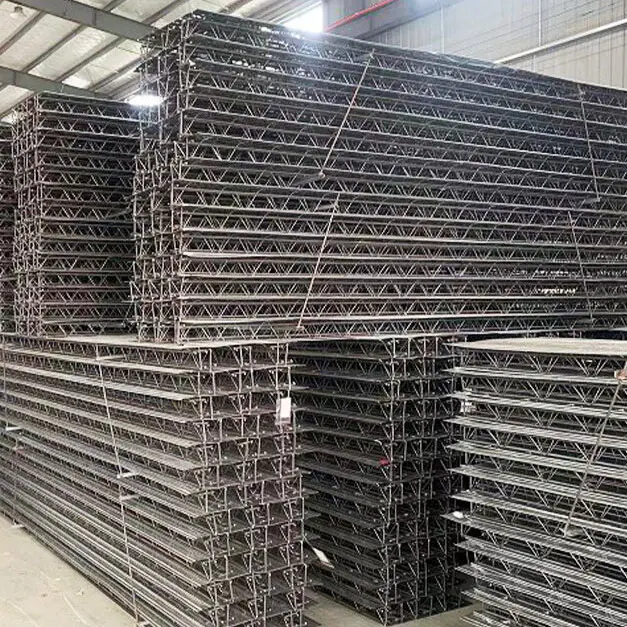

स्टील बार ट्रस डेक

स्टील-बार ट्रस डेक निर्माण इंजीनियरों द्वारा विकसित फर्श डेक की एक नई पीढ़ी है। फर्श डेक में स्टील की सलाखों को फर्श के डेक की उठी हुई ऊंचाई और असर क्षमता को बदलने के लिए कारखाने में अर्ध-स्वचालित शीट धातु वेल्डिंग उपकरणों का उपयोग करके स्टील बार ट्रस में संसाधित किया जाता है।

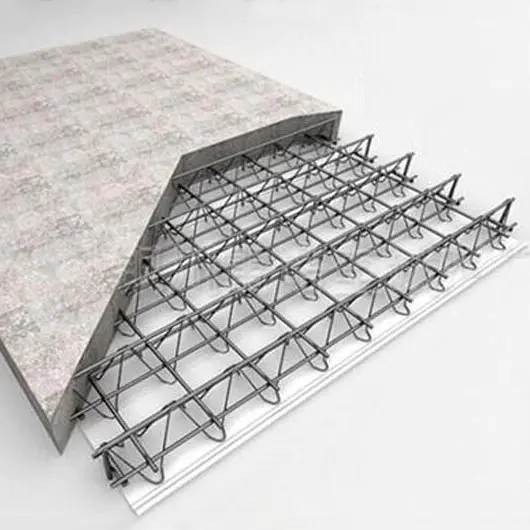

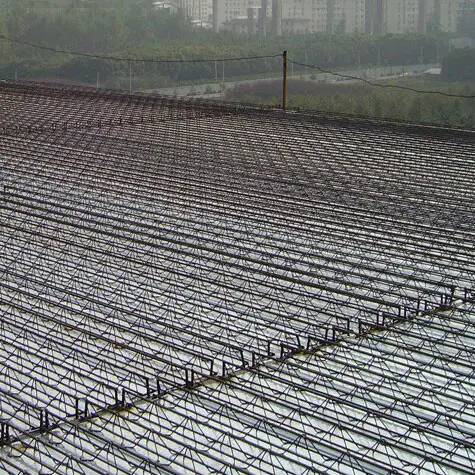

यह प्रणाली निर्माण टेम्पलेट के साथ कंक्रीट के फर्श स्लैब में स्टील बार को एकीकृत करती है। निर्माण प्रक्रिया के दौरान, स्टील-बार ट्रस डेक फर्श स्लैब और निर्माण लोड पर गीले कंक्रीट के वजन का सामना कर सकते हैं। उपयोग की अवधि के दौरान, स्टील ट्रस के ऊपरी और निचले कॉर्ड स्टील बार उपयोग लोड का सामना करने के लिए कंक्रीट के साथ मिलकर काम करते हैं।

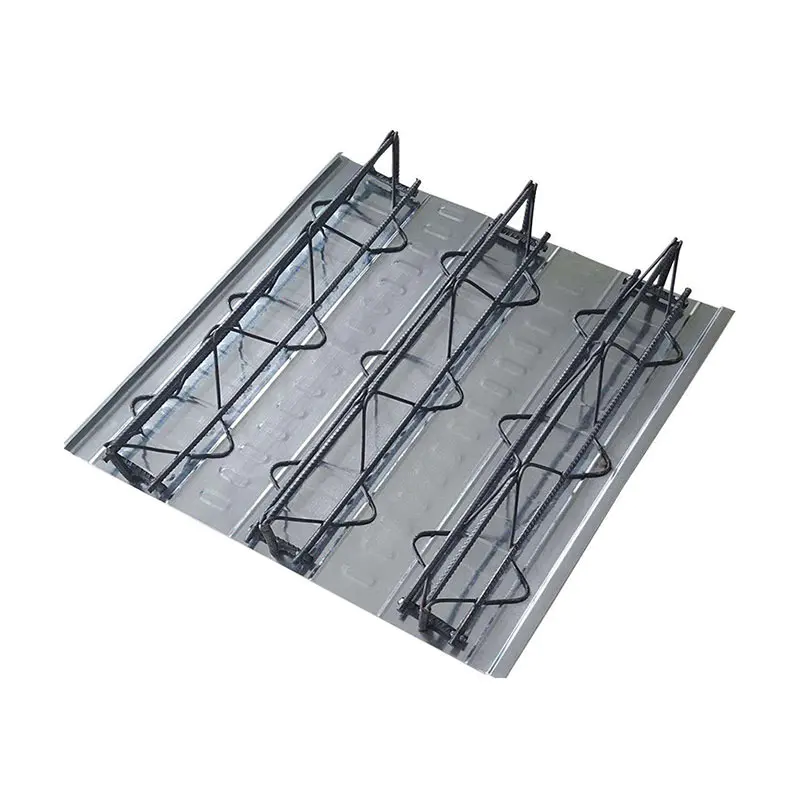

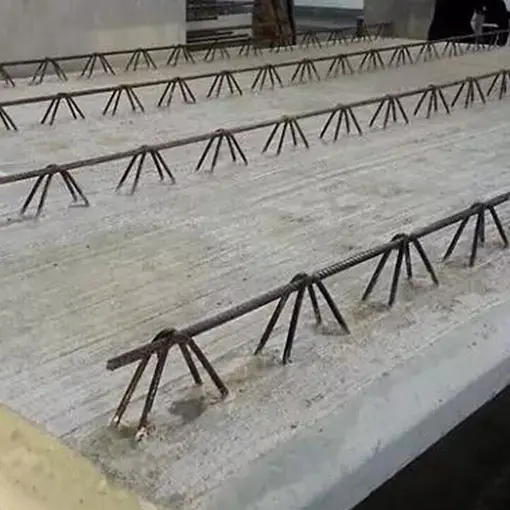

स्टील-बार ट्रस डेक का गठन स्टील ट्रस और नीचे की शीट को प्रतिरोध स्पॉट वेल्डिंग के माध्यम से जोड़कर किया जाता है। स्टील-बार ट्रस स्टील बार से बना होता है, जिसका उपयोग अलग-अलग स्थिति के अनुसार ऊपरी कॉर्ड, लोअर कॉर्ड और वेब बार के रूप में किया जाता है। नीचे की चादर जस्ती स्टील प्लेट या कोल्ड-रोल्ड स्टील प्लेट से बनाई जा सकती है।

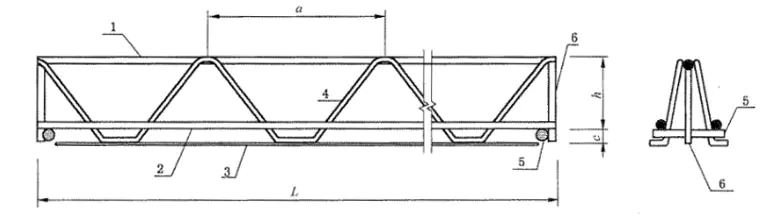

उन्नयन

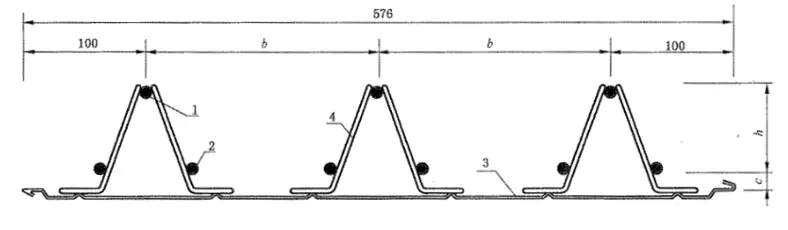

अनुभागीय दृश्य

1 、 ऊपरी कॉर्ड ； 2 ； निचला कॉर्ड ；

3 、 नीचे की चादर ； 4 ； वेब बार ；

5 、 6 、 वर्टिकल सपोर्ट बार का समर्थन का क्षैतिज सुदृढीकरण।

एल ： स्टील ट्रस फ्लोर स्लैब की लंबाई, ；12000 मिमी ；

एच ： स्टील ट्रस की ऊंचाई, 70 ~ 170 मिमी

स्टील ट्रस वर्गों के बीच एक ： दूरी, 200 मिमी;

बी ： स्टील बार ट्रस के बीच अंतर, 188 मिमी;

C ： कंक्रीट कवर की मोटाई, 15 मिमी;

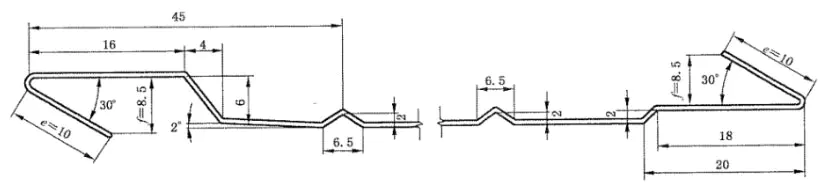

नीचे की चादर का आरेख

स्टील-बार ट्रस डेक बिछाने से पहले, संदर्भ लाइन को ड्राइंग पर दिखाए गए शुरुआती स्थिति के अनुसार सेट किया जाना चाहिए। पहले बोर्ड को संदर्भ लाइन के साथ संरेखित होना चाहिए और अन्य बोर्ड अनुक्रम में स्थापित हैं। बोर्डों का कनेक्शन एक बन्धन विधि को अपनाता है, और बोर्डों के बीच हुक कनेक्शन यह सुनिश्चित करने के लिए तंग होना चाहिए कि कंक्रीट डालने पर कोई रिसाव नहीं है।
