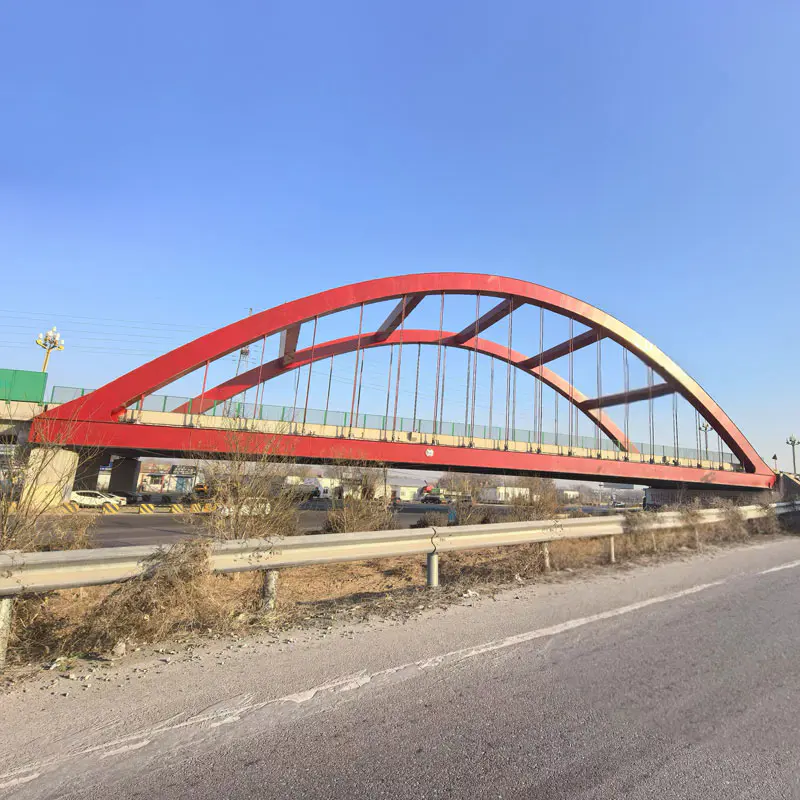

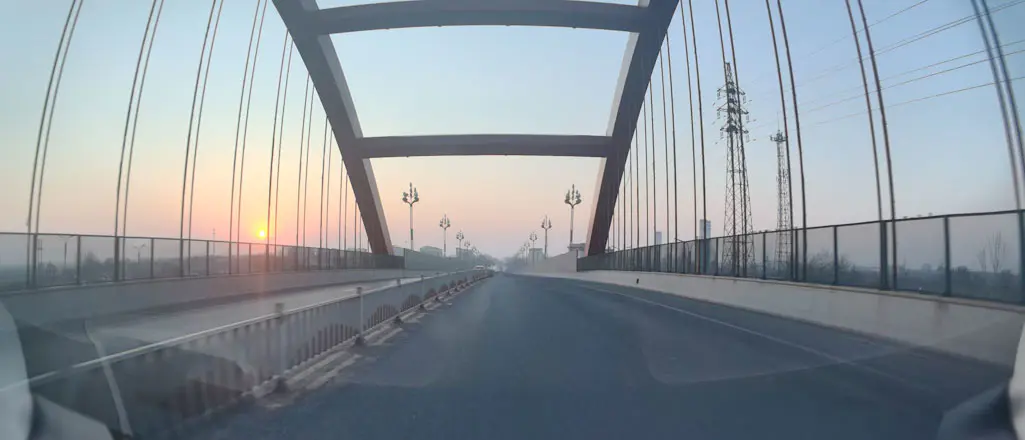

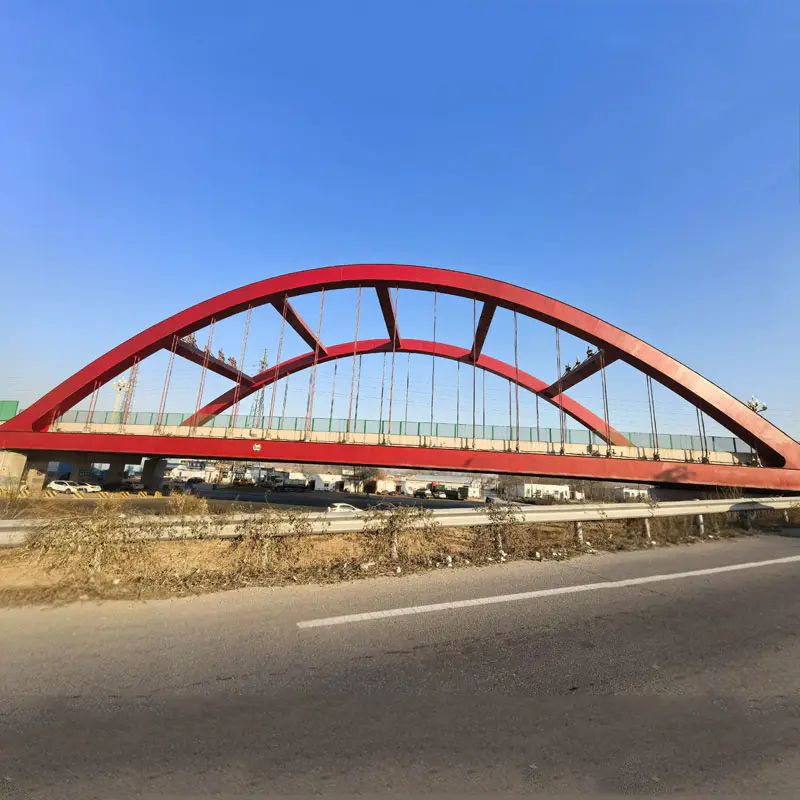

इस्पात संरचना पुल

आधुनिक ट्रस पुल आमतौर पर क्रॉसबीम के रूप में लंबे खोखले स्टील ट्रस से बने होते हैं। पुल हल्का और मजबूत है। इस तरह के स्टील संरचना पुल को बॉक्स गर्डर ब्रिज कहा जाता है।

ट्रस गर्डर पुलों के प्रकारों को ऊपरी संरचना की सामग्री के अनुसार वर्गीकृत किया जाता है, जिसमें लकड़ी के पुल, पत्थर के पुल, स्टील संरचना पुल, प्रबलित कंक्रीट पुल, और समग्र पुलों से बने समनित पुल और स्टील बीम शामिल हैं। लकड़ी और पत्थर के बीम पुलों का उपयोग केवल छोटे पुलों के लिए किया जाता है; प्रबलित कंक्रीट बीम पुलों का उपयोग मध्यम और छोटे पुलों के लिए किया जाता है; स्टील बीम पुलों का उपयोग बड़े और मध्यम पुलों के लिए किया जा सकता है।

स्टील संरचना पुल आमतौर पर ऊपरी संरचनाओं, निचले संरचनाओं, समर्थन और सहायक संरचनाओं से बने होते हैं। ऊपरी संरचना, पुल स्पैन संरचना के रूप में, बाधाओं को पार करने के लिए मुख्य संरचना है। निचली संरचना में ब्रिज पियर्स और फाउंडेशन शामिल हैं। समर्थन एक बल ट्रांसमिशन डिवाइस है जो पुल स्पैन संरचना और घाट या एब्यूटमेंट के बीच समर्थन बिंदु पर स्थापित किया गया है। सहायक संरचनाएं ब्रिज अप्रोच स्लैब, शंक्वाकार ढलान संरक्षण, बैंक संरक्षण, डायवर्जन इंजीनियरिंग, आदि का उल्लेख करती हैं।

स्टील स्ट्रक्चर ब्रिज की मुख्य बीम एक ठोस वेब बीम या ट्रस बीम (खोखले वेब बीम) हो सकती है। ठोस वेब बीम में एक सरल उपस्थिति होती है और यह निर्माण, स्थापित करने और बनाए रखने के लिए आसान है, जिससे यह व्यापक रूप से मध्यम और छोटे समय के पुलों में उपयोग किया जाता है। लेकिन ठोस वेब बीम का भौतिक उपयोग पर्याप्त किफायती नहीं है। ट्रस बीम में ट्रस बनाने वाले सदस्य मुख्य रूप से अक्षीय बलों को सहन करते हैं, जो प्रभावी रूप से सदस्यों की भौतिक शक्ति का उपयोग कर सकते हैं। हालांकि, ट्रस बीम का निर्माण जटिल है और इसका उपयोग ज्यादातर बड़े स्पैन पुलों के लिए किया जाता है।
