रंग स्टील के दबाव प्लेटों को आमतौर पर उनके आवेदन स्थान, प्लेट की ऊंचाई, अतिव्यापी संरचना और सामग्री के आधार पर विभिन्न तरीकों से वर्गीकृत किया जाता है। स्टील शीट को रोलिंग करके विभिन्न तरंग आकृतियों में ठंडा किया जाता है। यह व्यापक रूप से औद्योगिक और नागरिक भवनों, गोदामों, बड़े-स्पैन स्टील संरचना घरों, छत, दीवारों और आंतरिक और बाहरी दीवार की सजावट में लागू किया गया है।

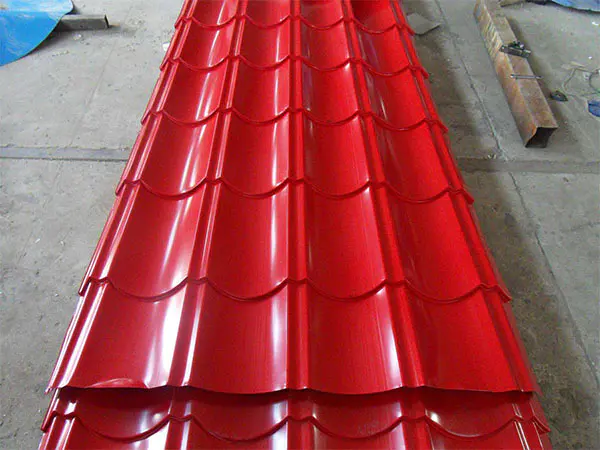

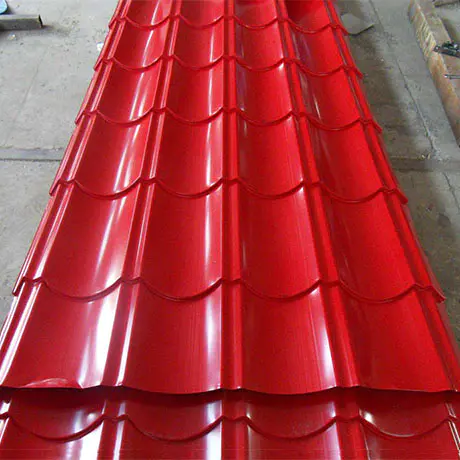

कलर स्टील प्रेशर प्लेट एक प्रकार का प्रोफाइल्ड नालीदार शीट है जो रंग लेपित स्टील प्लेट से बना है, जो रोलिंग द्वारा विभिन्न तरंग आकृतियों में ठंडे-गठित है। इसमें हल्के वजन, उच्च शक्ति, समृद्ध रंग, सुविधाजनक और तेजी से निर्माण, भूकंप प्रतिरोध, अग्नि प्रतिरोध, वर्षा प्रतिरोध, लंबी सेवा जीवन, और इसी तरह की विशेषताएं हैं। यह औद्योगिक और नागरिक भवनों, बड़े-त-स्टील स्टील संरचना घरों, छत, दीवारों और आंतरिक और बाहरी दीवार की सजावट के लिए उपयुक्त है।
प्रोफाइल्ड स्टील शीट को बोर्ड जोड़ों के निर्माण विधि द्वारा वर्गीकृत किया जाता है, जिसमें आसन्न पैनल, क्लिप-लॉक पैनल और स्टैंडिंग सीम रूफ पैनल शामिल हैं। काटने वाले किनारों और बकल के साथ मध्यम और उच्च लहर बोर्ड उच्च जलरोधक आवश्यकताओं के साथ छत पैनलों के रूप में उपयोग के लिए उपयुक्त हैं; फर्श कवर के रूप में उपयोग के लिए अतिव्यापी मध्यम और उच्च लहर जस्ती चादरें; ओवरलैपिंग लो वेव पैनल दीवार पैनल के रूप में उपयोग के लिए उपयुक्त हैं।
भवन के लिए प्रोफाइल्ड स्टील शीट को तीन श्रेणियों में आवेदन स्थान द्वारा विभाजित किया गया है, जिसमें छत के पैनल, दीवार पैनल और फ्लोर सपोर्ट पैनल शामिल हैं। रूफ पैनल को छिपे हुए फास्टनरों के साथ क्लिप-लॉक पैनल या स्टैंडिंग सीम रूफ पैनल चुनना चाहिए। उजागर फास्टनरों के साथ अतिव्यापी आसन्न पैनलों का उपयोग करते समय, अतिव्यापी प्लेट के किनारे के आकार को एक जलरोधी गुहा संरचना बनाना चाहिए। फर्श डेक को एक बंद अंत प्लेट प्रकार को अपनाना चाहिए। ऊर्ध्वाधर दीवार पैनलों को उजागर फास्टनरों के साथ ओवरलैपिंग आसन्न पैनलों का उपयोग करना चाहिए, जबकि क्षैतिज दीवार पैनलों को छुपाए गए फास्टनरों के साथ ओवरलैपिंग आसन्न पैनलों का उपयोग करना चाहिए।

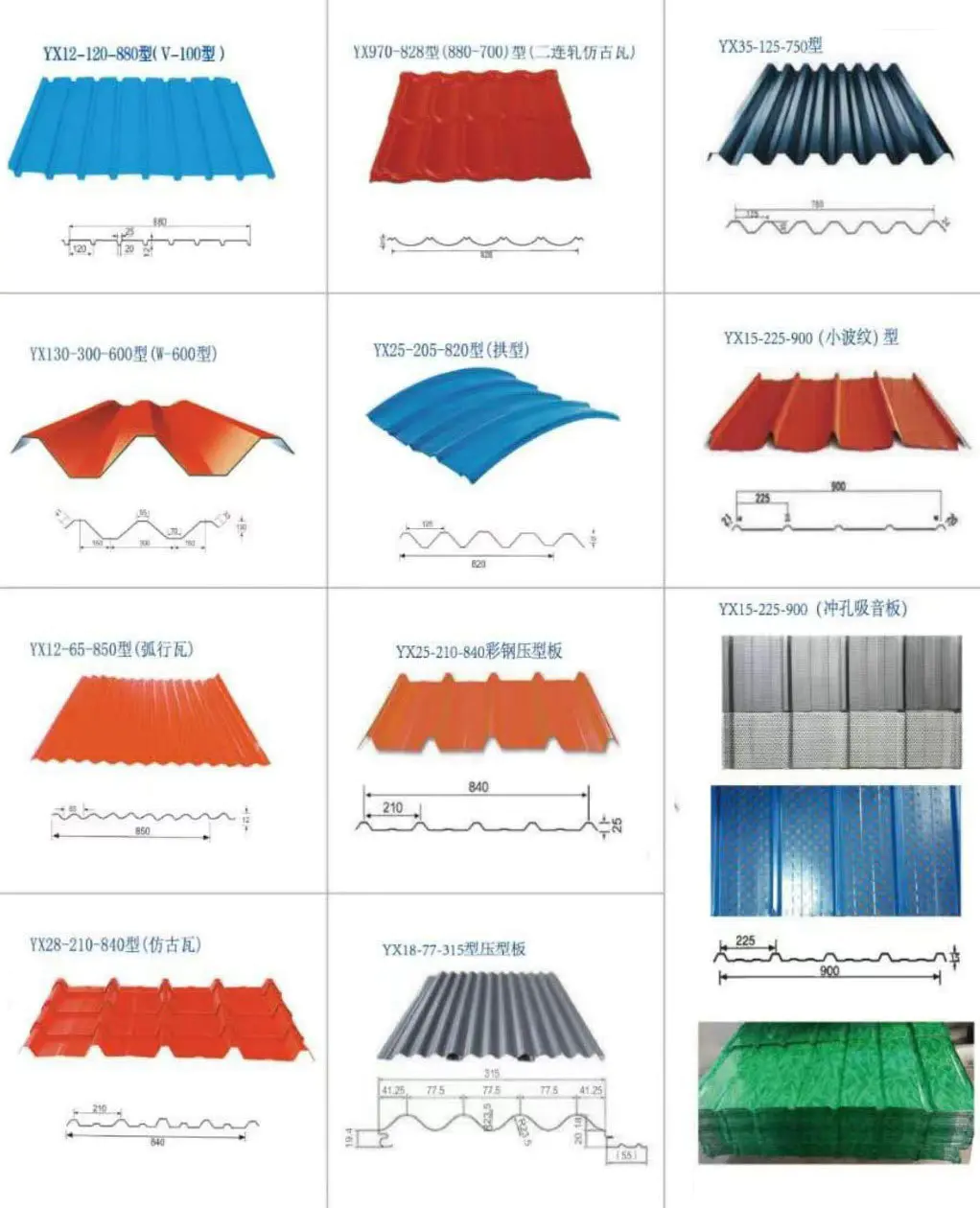

प्रोफाइल्ड स्टील शीट के सामान्य मॉडल इस प्रकार हैं:

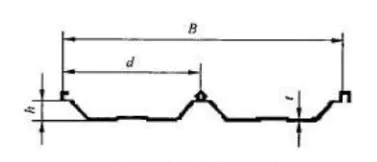

Ⅰ-खड़ी सीम छत पैनल) 180 ° (

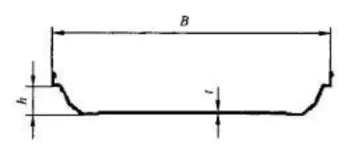

Ⅱ-खड़ी सीम छत पैनल (360 °)
Ⅲ- ओवरलैपिंग आसन्न छत पैनल

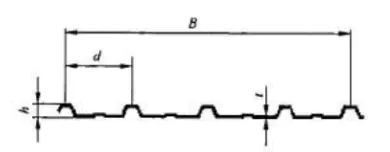

Ⅳ-ओवरलैपिंग आसन्न दीवार पैनल

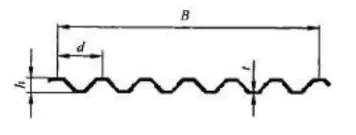

बी: प्रोफाइल्ड स्टील शीट की चौड़ाई, मिमी;
डी: लहर की चौड़ाई, मिमी;
एच: लहर की ऊंचाई, मिमी;
टी: स्टील शीट की मोटाई, मिमी
वर्गीकरण | विनिर्देश | बी (मिमी) | डी (एमएम) | हम्म) | |
छत के पैनल | YX51-380-760 | 760 | 380 | 51 | Ⅰ |
YX51-410-820 | 820 | 410 | 51 | Ⅰ | |
U52-475 | 475 | / | 52 | Ⅱ | |
YX65-470 | 470 | / | 65 | Ⅱ | |
YX35-280-840 | 840 | 280 | 35 | Ⅲ | |

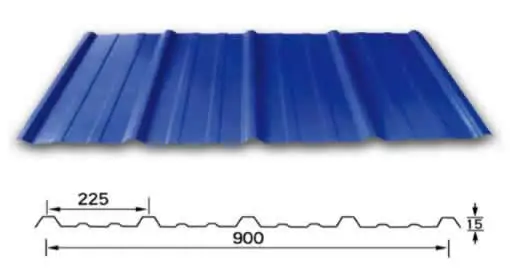

दीवार के पैनलों | YX15-225-900 | 900 | 225 | 15 | Ⅳ |
YX30-160-800 | 800 | 160 | 30 | Ⅳ |
