ग्रिड छत

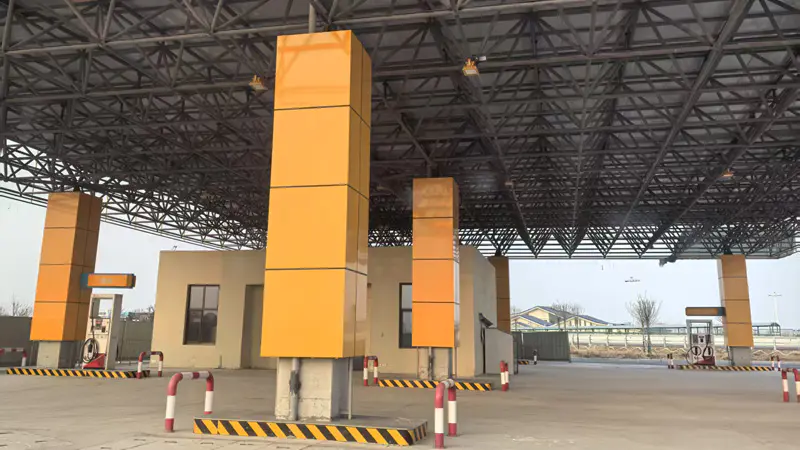

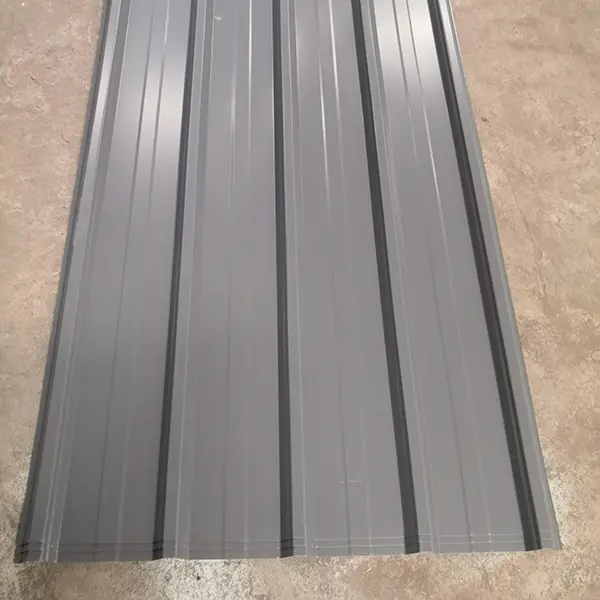

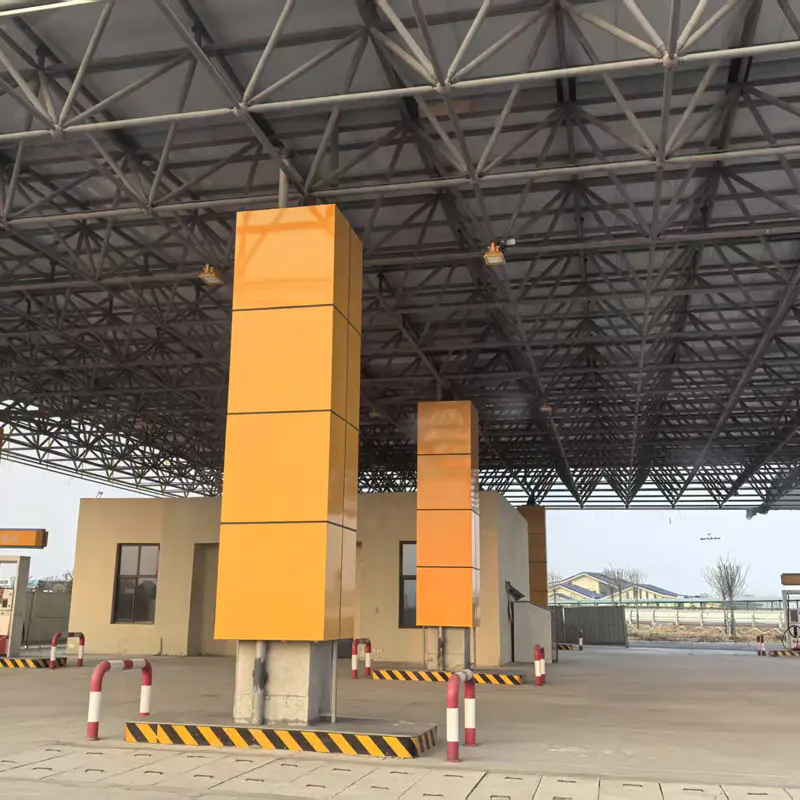

ग्रिड छत एक हल्की छत संरचना है जो धातु सामग्री जैसे स्टील और एल्यूमीनियम से बना है, जो ग्रिड संरचना बनाने के लिए वेल्डिंग या बोल्ट द्वारा जुड़े होते हैं, और फिर छत बनाने के लिए प्रोफाइल्ड कलर स्टील शीट या सैंडविच पैनल जैसे पैनलों के साथ कवर किया जाता है। इसमें हल्के वजन, सौंदर्य और स्थायित्व की विशेषताएं हैं, और व्यापक रूप से कारखानों, खेल स्थानों, प्रदर्शनी हॉल, सम्मेलन केंद्रों, वाणिज्यिक सड़कों और अन्य इमारतों में उपयोग किया जाता है।

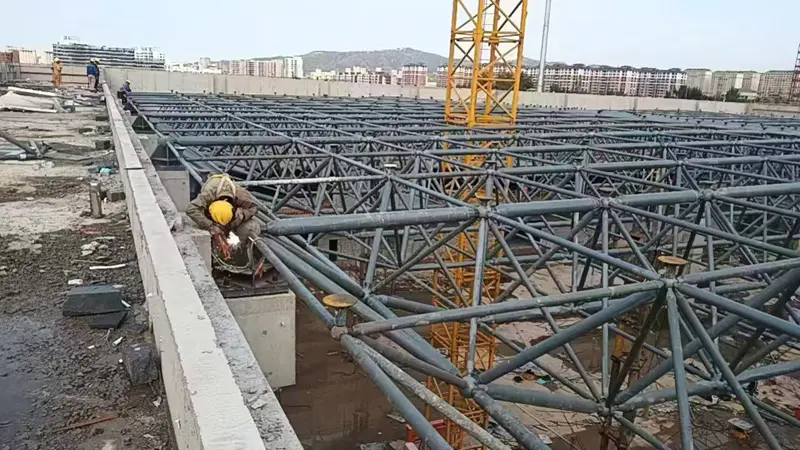

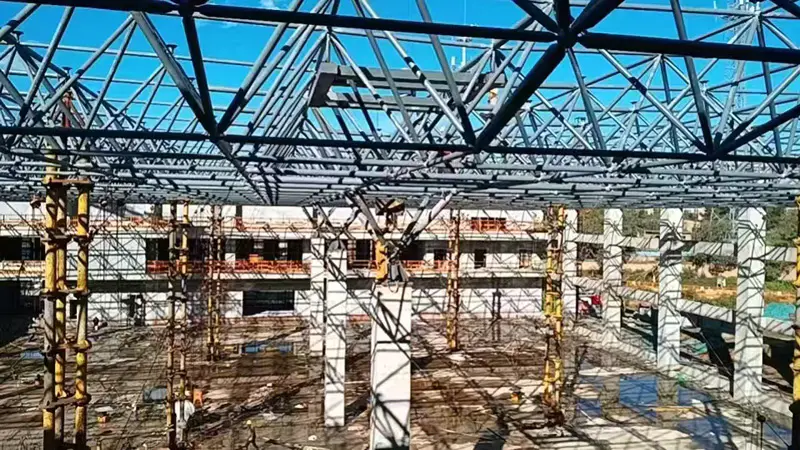

स्टील संरचना ग्रिड छत एक स्थानिक संरचना है जो एक निश्चित ग्रिड रूप में नोड्स द्वारा जुड़े कई सदस्यों से बना है। एक ग्रिड को एक "यूनिट" के रूप में देखा जा सकता है जिसे नोड्स को कनेक्ट करने की आवश्यकता होती है, और यह नोड क्रॉस प्लेट संयुक्त, वेल्डेड खोखले गेंद संयुक्त, और बोल्ट बॉल संयुक्त हो सकता है। रॉड और नोड प्लेट के बीच का संबंध वेल्डिंग या उच्च शक्ति वाले बोल्ट द्वारा किया जाता है। नोड्स के लिए उपयोग किए जाने वाले स्टील की मात्रा आम तौर पर पूरे स्टील ट्रस संरचना के लिए उपयोग किए जाने वाले कुल स्टील के 15-20% के लिए होती है।

ग्रिड छत संरचना के लिए सामग्री को निम्न आवश्यकताओं के रूप में चुना जाना चाहिए:

1। मुख्य बीम, माध्यमिक बीम, आर्क आर्किटेक्चर और अन्य बड़े सदस्यों को आयताकार स्टील पाइप या आई-बीम का उपयोग करना चाहिए;

2। ग्रिड नोड्स और नोड सुदृढीकरण जो विनिर्देशों का अनुपालन करते हैं उन्हें अपनाया जा सकता है

3। बाहरी सतह कवरिंग सामग्री को स्टेनलेस स्टील प्लेट या एल्यूमीनियम मिश्र धातु प्लेट जैसे चुना जा सकता है।

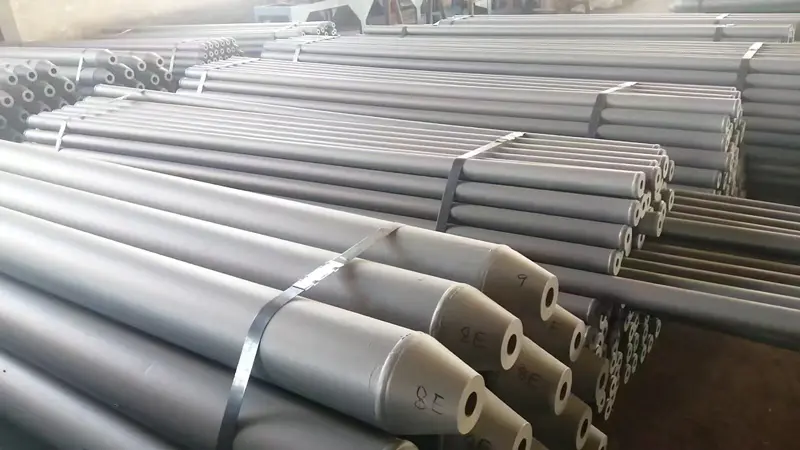

Q235 या Q345 को आमतौर पर ग्रिड छत संरचनाओं के लिए सामग्री के रूप में उपयोग किया जाता है, और स्टील पाइप या वर्गों का उपयोग आमतौर पर सदस्य क्रॉस-सेक्शन के लिए किया जाता है। छोटे आकार के सदस्य क्रॉस-सेक्शन का उपयोग बड़े-स्पैन इमारतों के निर्माण के लिए किया जाता है।

ग्रिड छत लोड और प्रासंगिक नियमों को ध्यान में रखते हुए, सदस्यों के आकार, ग्रिड आकार, नोड्स की संख्या, और स्पैन की संख्या की गणना करने के लिए प्रासंगिक सॉफ़्टवेयर का उपयोग करें, संरचनात्मक सदस्यों की ताकत और स्थिरता सुनिश्चित करें और सदस्यों के अनुभाग का अनुकूलन करें।
